PRESENTATION

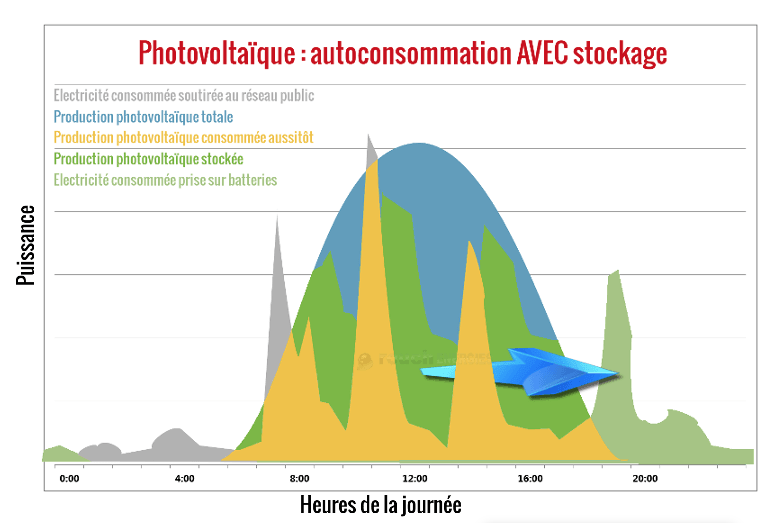

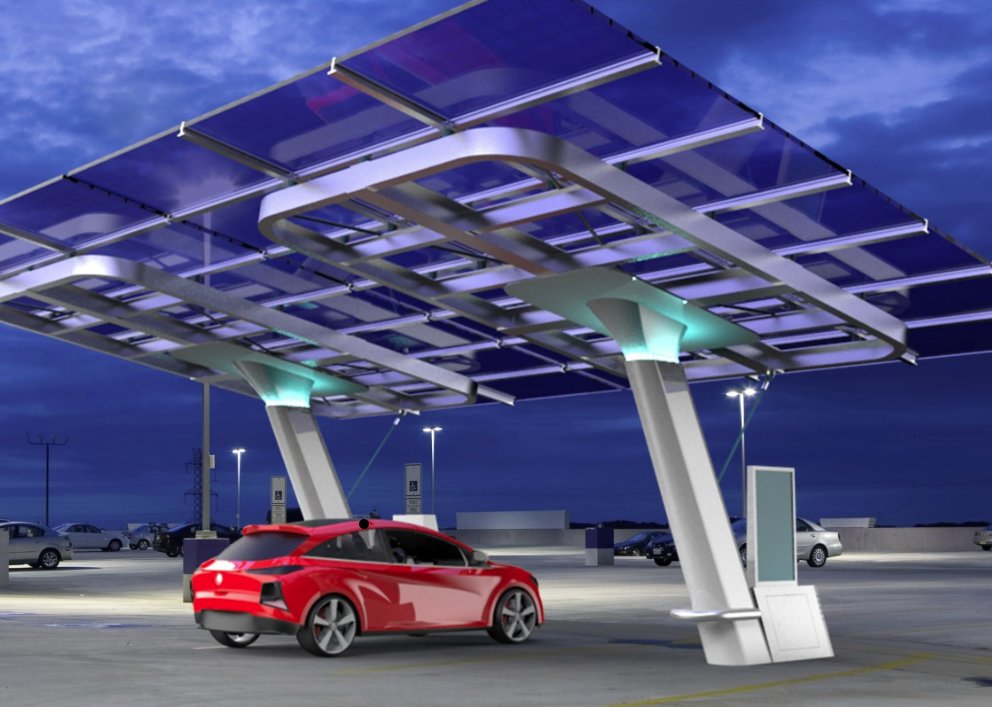

Une batterie de stockage accumule de l’énergie électrique grâce à une centrale photovoltaïque. Dans le même temps, la station de recharge rapide ( 15 min) des véhicules électriques stocke également de l’énergie solaire grâce à des panneaux de technologie PERC. Après un premier cycle de rechargement, la diminution de la capacité de la batterie du super chargeur lors du passage des clients avec un véhicule électrique est instantanément rechargée grâce à une solution redondante. A partir de l’énergie solaire du CARPORT de AMILCAR FRANCE et de la batterie Lithium Fer Phosphate (LiFePo4) distante le super chargeur n’est jamais en manque d’énergie même en hiver si votre bilan énergétique est correctement calculé. SAPHIR GROUP ENERGIES effectue des calculs sur un minimum de réception d’énergie au cours des mois de novembre à janvier. Cela signifie que la solution sera en mesure de stocker plus d’énergie que vos besoins ainsi vous permettre de revendre votre propre énergie aux opérateurs comme EDF, TOTAL ENERGIE, etc. Les batteries LiFePo4 ne sont pas sensible à la haute température et ont une perte très faible d’énergie dans le temps. Autre avantage, vous pouvez installer cette architecture en zone blanche c’est à dire en absence de réseau électrique , en absence d’accès au réseau 400V. Vous pouvez remplacer vos stations de recharge historique. Cette solution est nomade. Alors toujours besoin de l’énergie nucléaire, du pétrole et du gaz Russe ? Avez-vous imaginé que cette solution est plus performante que le modèle standard d’EDF avec heures pleines et heures creuses. On vous propose de nous solliciter pour plus d’informations.
APPLICATIONS
STOCKAGE D’ENERGIES & batteries
Conception spécifique
Description système solaire
Principe de notre solution solaire :
La lumière émise par le soleil à plusieurs longueurs d’onde : certaines sont courtes (lumière bleue) et d’autres longues (lumière rouge). La lumière rouge peut être captée le matin, le soir ou quand il y a des nuages.
Les cellules solaires sur les panneaux photovoltaïques classiques sont composées de plaquettes de silicium et ne comportent que deux couches.
Les panneaux solaires avec la technologie PERC (Passivated Emitter and Rear Cell ) ont une couche supplémentaire, appelée couche de passivation diélectrique. Elle est placée à l’arrière des cellules solaires. Le PERC est une technologie qui permet d’avoir un plus haut rendement. Un panneau PERC est un panneau avec les plus grandes performances du marché actuel.
Avantages : la lumière réfléchit vient de traverser le silicium sans avoir pu être absorbée et la renvoie. La cellule a une deuxième chance de capter de la lumière. En réfléchissant la lumière rouge, plutôt qu’en la laissant se transformer en chaleur permet d’augmenter l’efficacité des cellules sur les panneaux PERC permet d’avoir plus d’énergie électrique.
Enfin, elle bloque le mouvement des électrons et les empêche de se combiner. Eh oui, la recombinaison des électrons rend la production de courant moins efficace. Et les électrons générés à l’arrière de la cellule produisent plus de courant.
Informations énergétiques
& DESCRIPTION TECHNIQUE
1-Pour choisir son panneau solaire et sa technologie il est nécessaire d’avoir un paramètre de comparaison. Ce paramètre est le Wc, c’est à dire la puissance en watt crête. Il s’agit concrètement de la puissance maximum de la source de production d’un panneau, d’une installation, d’une centrale photovoltaïque. Pour comparer la capacité maximum de puissance la norme impose un niveau d’ensoleillement standard à 25°C de 1000 W /m2 soit 1 KWc = 1000 W/m2. Pour rappel, 1 KW = 1000 W et 1 K = 0, 001 MW ou 1 MW = 1000 W. A partir d’une même surface d’un panneau, la puissance en WC la plus importante sera la plus importante. En cas de surface différente, vous devez calculer sa surface équivalente. Voir exemple 1
2- Cette puissance en Wc, KWc n’est pas en relation avec un calcul universel de la puissance en KVA (Kilo Volt Ampère) du compteur électrique. En raison des pertes énergétiques, cette puissance varie en fonction du temps. Elle n’est pas constante.
3-Après cette comparaison matériel, il est nécessaire de calculer la puissance nécessaire photovoltaïque en fonction de son besoin réel et de prendre en compte que le niveau, la puissance réelle produite dans la journée, la semaine, le mois, l’année va dépendre du niveau d’ensoleillement en fonction de votre position géographique. Certaine carte vous donne des estimation mais le simulateur de la commission européenne en référence à nos graphiques permet d’effectuer une analyse fine. L’objectif consiste à déterminer le nombre de panneaux nécessaires ainsi connaitre la puissance en Wc de son installation. Voir exemple 2
Exemple 1 : choix du panneau
-Un panneau DUAL SUN sous marque FLASH 400 Shingle Black avec 360 cellules mono cristallines PERC à une surface de 1646 mm x 1140 mm avec un puissance nominale de 400 W et un rendement de 21, 3 %.
La baisse de production en relation avec la perte d’efficience annuel permet de garder une capacité de production après 25 ans de 84, 8%.
La surface est de 1, 876 m2 (1, 646 mx 1, 1140 m) Nous pouvons conclure que la puissance pour 1m2 = 213, 219 W (1×400 / 1,876)
-Un panneau AE SOLAR sous marque HUNDER sous référence AE400HM6-66 délivre une puissance nominale de 400 Wc avec une surface de 1646 x 1140 mm avec une capacité de production de 84 % après 25 ans et 80% après 30 ans.
-Un panneau AE SOLAR sous marque AURORA HIGHT sous référence AE665ME-132 délivre une puissance de 665 W avec 132 cellules avec une surface de 1303 mm x 2384 mm. Son rendement est garantie à 85 % après 25 ans et 82, 2 % après 30 ans, La surface est de 3,106 m2 (1,303m x 2,384m) . La puissance pour 1m2 = 214, 446 W (1 x 665 / 3, 106)
Conclusion :
Le panneau DUAL SUN est donc le panneau le plus performant car il a un rendement plus important sur 25 ans malgré un écart de puissance de peut produire 1, 227 W et après 25 ans, il va produire 13 850 W (5, 54 W x 25 ans avec l’estimation que les pertes par an soient constantes) de plus en raison d’un rendement supérieur de 2, 6% (54,8 + 82, 2%) après 25 ans.
Exemple 2 : surface et puissance nécessaire.
Le besoin énergétique, la quantité d »énergie nécessaire sur 12 mois, 1 an pour un bâtiment industriel est de 14 000 KWh/an soit 38, 35 KW/jour (14 000/365) ou 38 000 W/jour. La courbe de production d’énergie par source solaire avec le simulateur de l’union européenne nous permet d’avoir une moyenne de rayonnement journalier de 278 W/m2/jour ( 406, 54 + 144, 31 /2) minimum en décembre. Ce minimum sera la base de calcul pour garantir une production d »énergie suffisante avec autonomie dans toutes les conditions. Cette moyenne est calculée sur le cumul des rayons directs et diffus. Les rayons d’ensoleillement réfléchi n’ont pas été intégré car le panneau est simple face.
On sait que 1 panneaux DUALSUN produit en théorie 400 W/ 1, 8 m2. A titre d’information, la conversion de la puissance produite au mètre carré est de 222 W/m2/jour (1×400/1,8).
La puissance par ensoleillement est de 278 W/m2/h. De 9h à 15 h soit pendant 6h l’ensoleillement permet de produire une puissance de 1668 W/Jour/m2
Notre besoin d’énergie électrique est de 38000 W/jour. Pour 1 m2 chaque jour on produit donc 1668 W/m2. La surface nécessaire pour 38000 W est de 23 m2. ( 38000 / 1668 = 22, 78)
Conclusion :
– La puissance photovoltaïque produite est de 1668 W/m2/jour avec 278W/h/m2.
– Si 1 m2 = 1668 W/jour alors pour 1, 8 m2 (surface de 1 panneau solaire) la puissance de production pour 1 panneau est de 3000 W/jour (1,8 x 1668).
– Alors il est nécessaire d’installer 13 panneaux car ( besoin énergétique journalier de 38000W / 1668 W d’énergie produite par jour pour 1 panneau de 1,8m2 = 12, 6).
La puissance installé de notre solution est de 5200 W ( 400 Wc x 13) soit 5 KWc.
La surface est de 23, 4 m2 soit (13 panneaux x1,8m2). soit un carré de 5 m x 5 m
La masse a déplacer par le système de poursuite est de 266, 5 kg (13 x 20, 5 kg/panneau).
La puissance consommée est de 38000 W/jour .
Attention : La carte de l’ensoleillement pour Marseille est de 2750 h maximum par an pour une quantité d »énergie produite en fonction de notre histogramme de 1575 KWh/an soit une moyenne de 645, 45 Wh (Watt par heure). La courbe du simulateur est de 556, 3 Wh. Cela justifie une réalité par rapport aux différentes estimations.
Si le panneau est fixe et orienté la capacité de production journalière sera différente d’une solution avec système de poursuite automatique.
Ratios énergétiques :
1-Le rendement :
C’est la puissance électrique ou l’énergie utilisable produite réellement / puissance reçue ou puissance de rayonnement captée cela en raison des pertes de la technologie du panneau , de son orientation, de son inclinaison. Ne pas confondre la puissance linéaire captée d’un panneau en % et le rendement.
En théorie un panneau solaire fonctionne à 25 °C. Les perte sont de 0, 25% pour chaque degrés supplémentaire. La technologie PERC permet d’avoir un rendement de 25% .
Par comparaison l’éolien permet d’avoir 65 % mais dans beaucoup de cas lil est entre 30 et 50% en raison des pertes mécaniques, perte de la conversion d’énergie du rotor vers la génératrice, perte d’électricité de l’aéro générateur, perte de transport. Pour rappel Puissance éolienne = 1/2 x Masse volumique de l’air x Surface du cercle en fonction du rayon des pâles x vitesse du vent. En dessous d’une vitesse moyenne annuel inférieure à 20 Km/h , l’investissement n’est pas rentable. (Voir également limite de BETZ)
2-Facteur de charge
C’est l’énergie produite sur une période donnée (Jour, mois, années) / L’énergie qu’elle aurait produite pendant la même période de temps si elle avait fonctionné à la puissance nominale.
Exemple 1 :
En théorie, l’ensoleillement est variable en fonction du lieu géographique. A partir de l’histogramme ci-dessus il est donc possible de calculer la quantité d’énergie produite en kWh. Elle représente environ 1575 KWh / an. En théorie, l’ensoleillement cumulé permet de produire 11 156 KW/an soit un facteur de charge de 15, 91 % (1775 / 11 156 = 0, 1591) Voir graphique pour le facteur de charge dans différentes régions. On peut conclure que la limite avec l’éolien n’est pas si importante sur Marseille.
Exemple 2 :
En théorie une éolienne fonctionne 8760 h/an soit 730h/mois, 24h/jour. Si une éolienne à une puissance de 2 MW Alors son énergie produite maximum par an est de 17 520 MWh. Dans la réalité elle produit 4000 MWh par an. Rappel : La puissance nominale dépend du temps durant lequel elle est mobilisée. Ce temps est variable en fonction de la source. Le facteur de charge de notre éolienne est de 22, 8 % ( 4000 / 17 520 = 0, 228 )
On parle d’énergie intermittentes car elle est limitée par la limite des ressources disponibles (ensoleillement, vent).
Les ratios n’intègrent pas la rentabilité réelle en raison des investissements nécessaires. L’éolien impose de lourdes études d’impact écologique et impose des autorisations aléatoire des institutions. Le retour sur investissement de l’éolien est long et n’est pas en relation avec notre objectif de rendre autonome les entreprises, les communautés de communes, les particuliers.
KREISEL FRANCE

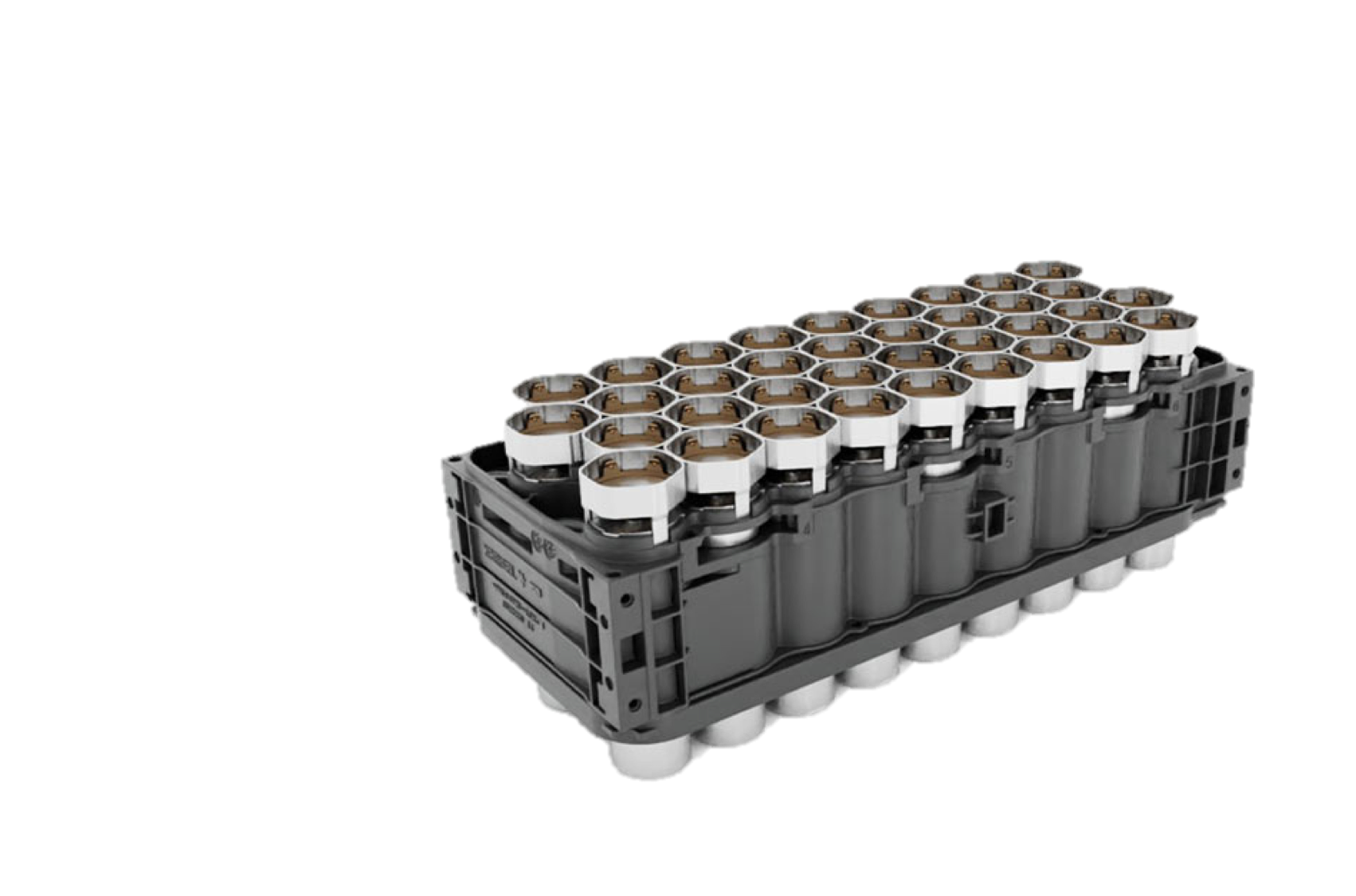

Batteries embarquées – super chargeurs
Super chargeur électrique + recharge solaire – externe

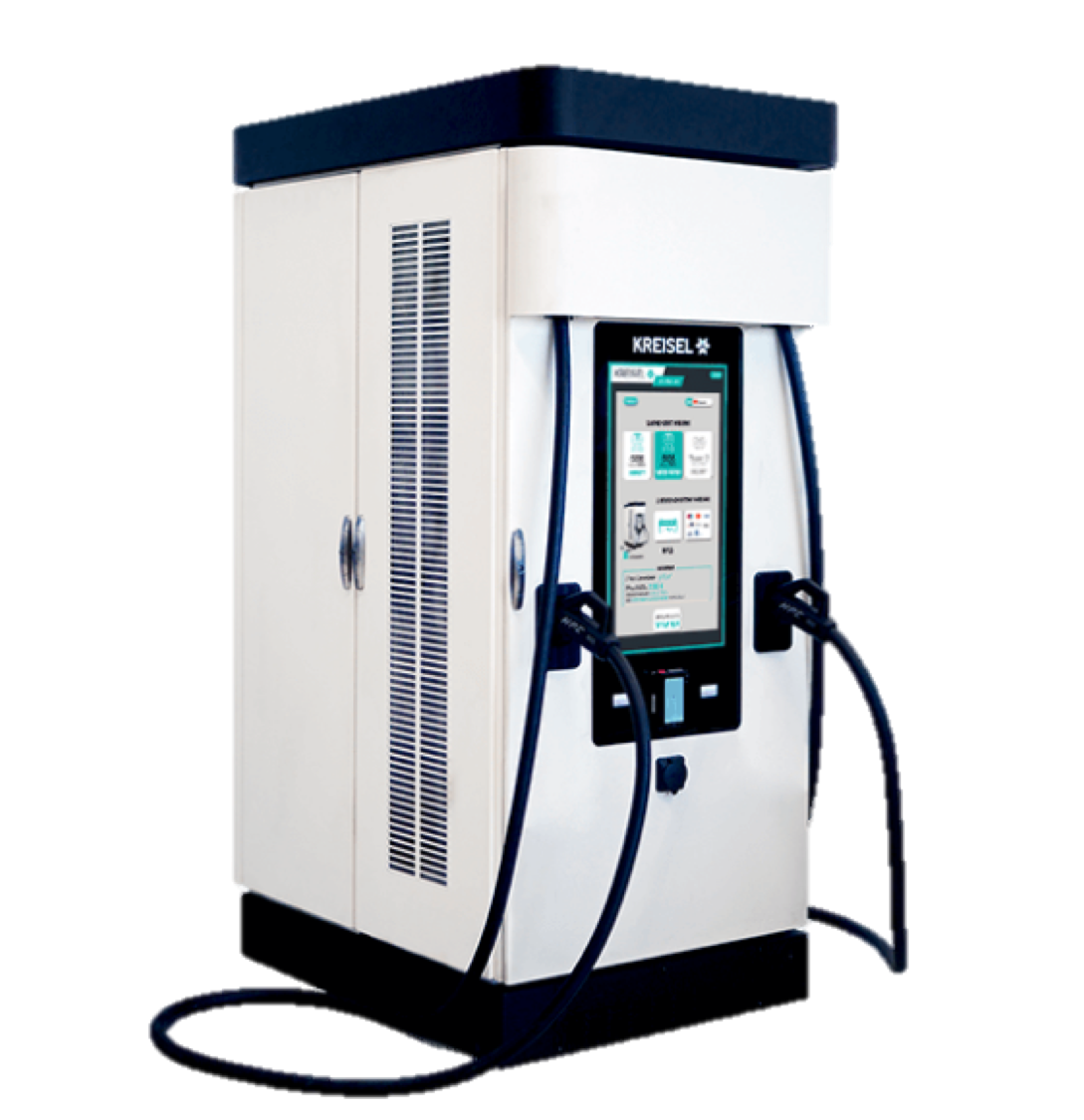

Super chargeur électrique standard
